一文读懂iptables/netfilter附带实战

简介

iptables 是一个命令行工具，用来配置包过滤的规则的，而真正实现这些规则的程序位于内核层，叫做 netfilter, 可以讲iptables理解为netfilter的客户端，iptables 与 netfilter 共同组成了包过滤软件。 平常工作交流中 iptables 也经常代指该内核级防火墙，iptables 用于 ipv4, 相应的 ip6tables 用于 IPv6。

概念介绍

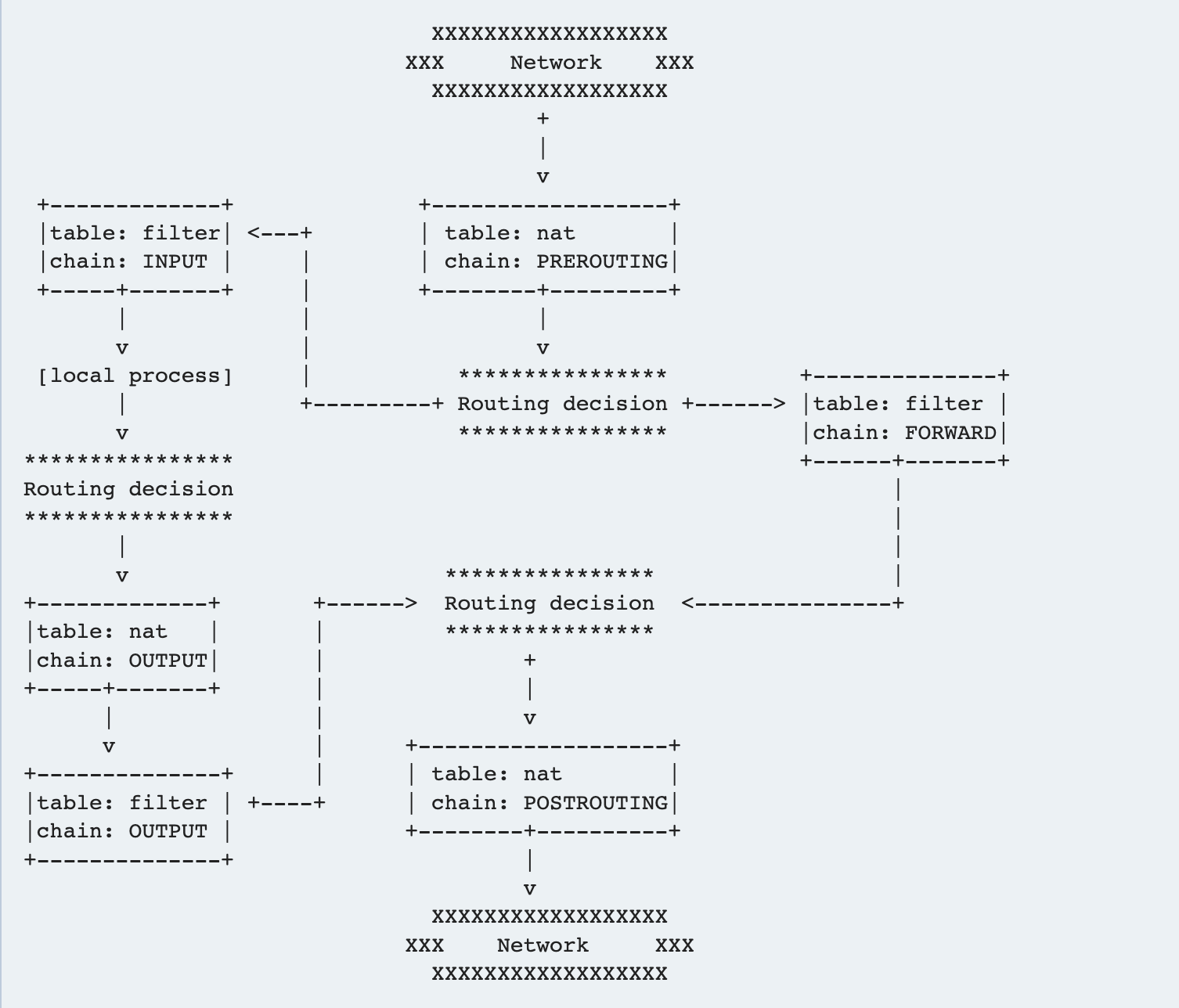

（图片引用）

hook

iptables 在内核是对数据包做修改、转发、丢弃等操作的，而这些操作都是在一个个 hook 上完成的，hook 就是注册数据包处理函数的地方。hook点都是预定义好的，一共划分了五个hook点，分别为:

• NF_IP_PRE_ROUTING: 接收到的包进入协议栈后由该hook上注册的函数来处理，这是在查询路由之前;
• NF_IP_LOCAL_IN: 查询路由后判断数据包是发往本机的，则首先进入该hook点，由该hook点上注册的函数来处理;
• NF_IP_FORWARD: 查询路由后判断数据包是不是本机的，则进入该hook点，由该hook点上注册的函数来处理;
• NF_IP_LOCAL_OUT: 本机发出的数据包首先进入该hook点，由该hook点上注册的函数来处理;
• NF_IP_POST_ROUTING: 数据包在发出本机之前，路由判断之后， 进入该hook点，由该hook点上注册的函数来处理;

表、链、规则

iptables 是由表(table)来组织的，而表又是由链(chain) 组成，链中包含了一个或者多个规则(rule)，规则既是对数据包处理的具体定义，所以总体来看 iptables -> table -> chain -> rule。

表

iptables 一共有五个table,分别为：

• raw 用于配置数据包，提供一个让数据包不被系统跟踪的机制;
• filter 判断是否允许一个包通过;
• nat 用于 网络地址转换（例如：端口转发）;
• mangle 修改包的 IP 头，例如TTL，增加或减少包可以经过的跳数;
• security 用于 强制访问控制 网络规则;

链

链中包含了具体的规则，按照顺序进行匹配,内置了五个chain 与 hook 一一对应:

• PREROUTING: 位于 NF_IP_PRE_ROUTING hook;
• INPUT: 位于 NF_IP_LOCAL_IN hook ;
• FORWARD: 位于 NF_IP_FORWARD hook ;
• OUTPUT: 位于 NF_IP_LOCAL_OUT hook;
• POSTROUTING: 位于 NF_IP_POST_ROUTING hook;

基本操作

添加规则

删除规则

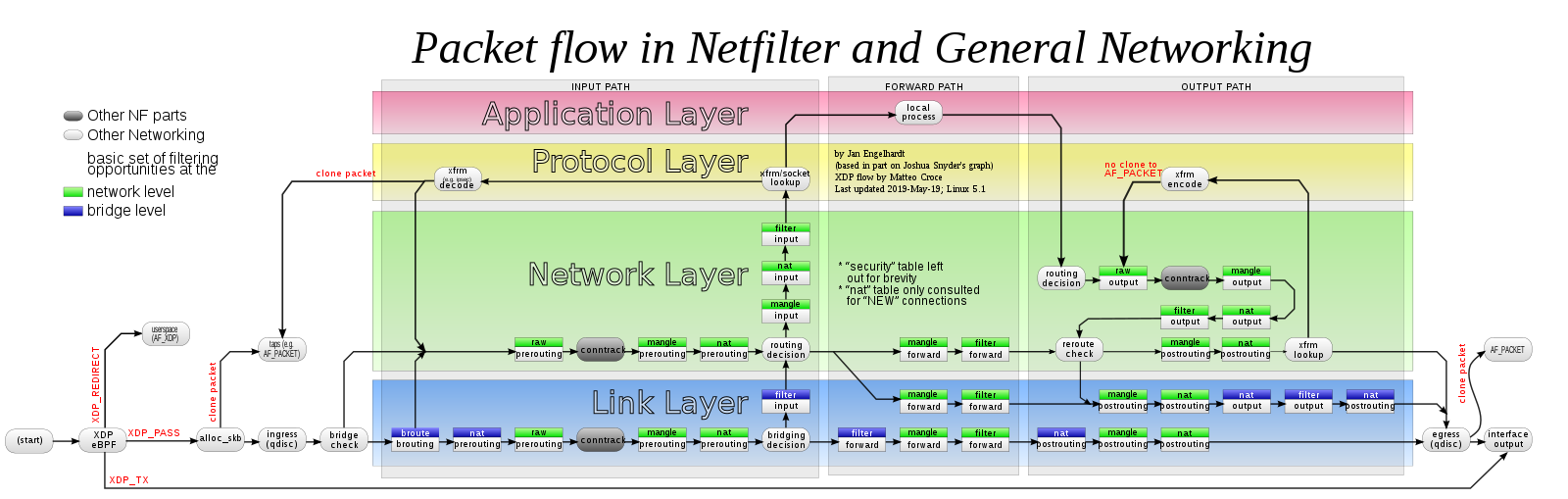

全景图
